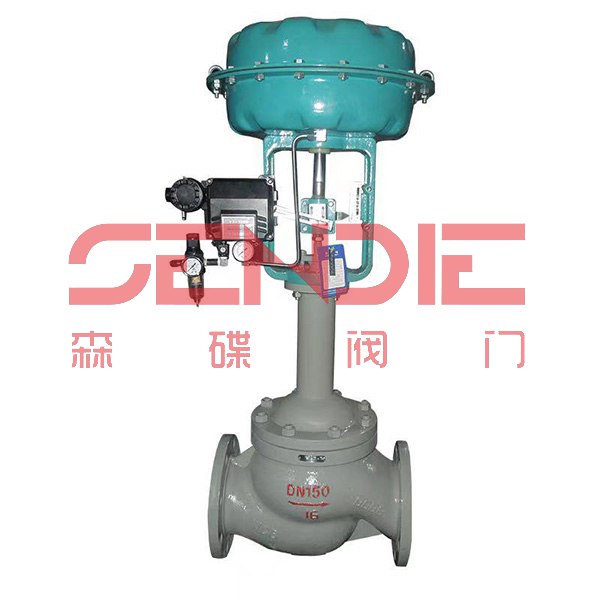

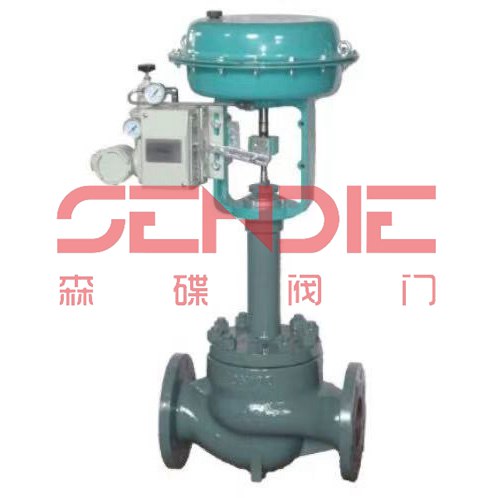

一、氣動波紋管調節閥 產品概述
氣動波紋管調節閥是由氣動薄膜執行結構直通單座襯氟調節閥閥體兩部分組成。氣動襯氟調節閥閥體接觸腐蝕性介質的部位采用腐蝕、抗老化的全氟乙丙烯，高壓襯氟塑工藝，又采用聚四氟乙烯波紋管密封。襯四氟氣動襯氟調節閥對酸、堿等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控。因而氣動襯氟調節閥廣泛應用于化工、冶金、醫藥等行業中。該產品特點為：
（1） 耐腐性好：閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙烯，能耐強腐蝕性介質。
（2） 密封性能好：采用聚四氟乙烯波紋管和填料雙重密封。
（3） 泄露量少：由于閥芯、閥座是軟密封的泄露量遠遠低于閥門泄露量IV級標準。
（4） 調節精度高：采用精小型的氣動執行機構和電動執行機構，體積小、重量輕。
二、氣動波紋管調節閥 技術參數
| 公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 額定流量系數KV | 5 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允許壓差（Mpa） | 3.8 | 3.2 | 3 | 2 | 1.8 | 1.5 | 1.4 | 1 | 0.6 |
| 公稱壓力（Mpa） | 1.6/2.5/4.0/6.4/10.0 | ||||||||
| 額定行程 | 16 | 25 | 40 | 60 | |||||
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | |||||
| 閥芯形式 | 單座柱塞式襯氟閥芯 | ||||||||
| 流量特性 | 快開特性 | ||||||||
三、氣動波紋管調節閥 執行機構
| 配置執行器類別 | ZHA/B多彈簧薄膜執行機構 | ||||
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積（cm2） | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 24 | 40 | 40、60 | 100 |
| 彈簧范圍（Kpa） | 20~100（標準），20-60,，60-100，40-200,80-240 | ||||
| 膜片材料 | 丁晴橡膠夾尼龍布，乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140~400KPa | ||||
| 氣源接口 | RC1/4寸 | ||||
| 環境溫度 | 零下30~+70度 | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式（B）--失氣時閥位開（FO）；氣開式（K）-失氣時閥位關（FC） | ||||
四、氣動波紋管調節閥 性能指標
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3 | 1 | ||
| 死區% | 3 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 始點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | 2.5 | |||
| 泄露量L/h | 0.01%閥額定容量 | |||
| 可調范圍R | 30比1 | |||
五、氣動波紋管調節閥 零件材料
| 閥體、閥蓋 | ZG230-450襯F46 |
| 閥座、閥芯 | 304襯F46 |
| 閥桿 | 304襯F46 |
| 導向套 | 304襯F46 |
| 波紋管 | 不銹鋼襯F46 |
六、氣動波紋管調節閥 連接尺寸
| 公稱通徑(DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 331 | 337 | 394 | 440 | 508 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 143 | 158 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 118 | 150 | 168 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 103 | 108 | 125 | 173 | 195 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | |
| D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | |
（1） 閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2） 執行器參數：執行器形式、控制方式、控制信號（4~20mA,1~5V）,作用方式（氣開、氣關式）。
