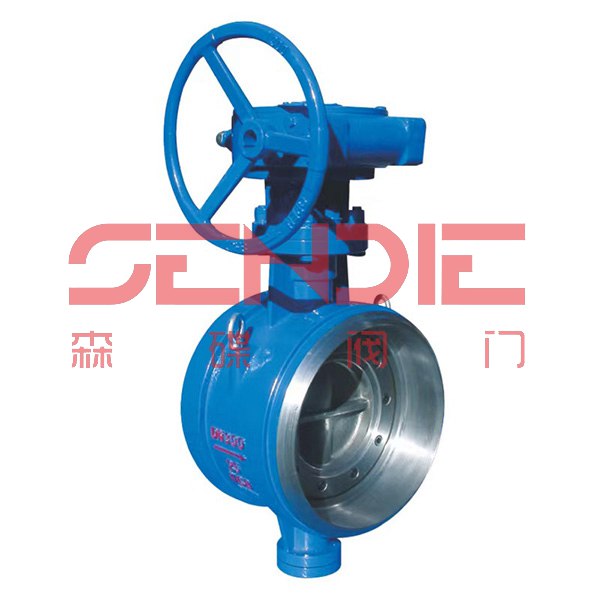

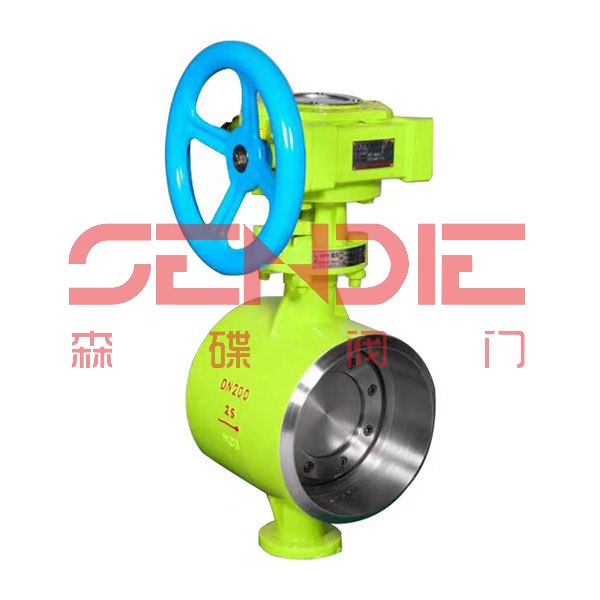

一、 手動焊接蝶閥 產品概述
手動焊接蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。焊接蝶閥分為鑄鋼焊接蝶閥，不銹鋼焊接蝶閥，鉻鉬鋼焊接蝶閥，焊接蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥可具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便
2、內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響用途 本蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為1.0Mpa的管道上，用以連通、啟閉或調節介質量。
二、手動焊接蝶閥 主要技術參數
| 公稱通徑DN（mm） | DN（100～1200）mm、in4-48 |
| 壓力PN（MPa） | 強度試驗（1.5×PN）密封試驗（1.1×PN） |
| 適用溫度 | 碳鋼：-29℃～425℃，不銹鋼：-40℃～600℃ |
| 適用介質 | 水、熱水、蒸汽、油品 |
| 焊接標準 | GB12224、ANSI B16.25、DIN2559 |
| 壓力等級 | ANSI 150LB磅級/PN25 |
| 驅動形式 | 蝸輪傳動、氣動、電動 |
| 焊接尺寸 | GB1224；ANSI B16.25；DIN2559 |
| 結構長度 | GB/T12221-1989；API609 |
| 壓力試驗 | GB/T13927-1992；API598 |
三、手動焊接蝶閥 外形連接尺寸
| 公稱壓力 | PN1.6 | ||||||||
| 公稱通徑 | 外形尺寸（參考值） | 重量 | |||||||
| 毫米 | 英寸 | L | D | d | H | H1 | A | B | |
| 80 | 3 | 180 | 90 | 78 | 90 | 356 | 180 | 200 | 27 |
| 100 | 4 | 190 | 110 | 96 | 100 | 375 | 180 | 200 | 34 |
| 125 | 5 | 200 | 135 | 121 | 113 | 401 | 180 | 200 | 41 |
| 150 | 6 | 210 | 161 | 146 | 130 | 450 | 270 | 280 | 43 |
| 200 | 8 | 230 | 222 | 202 | 205 | 545 | 400 | 425 | 81 |
| 250 | 10 | 250 | 278 | 254 | 235 | 630 | 400 | 425 | 102 |
| 300 | 12 | 270 | 330 | 303 | 275 | 715 | 450 | 560 | 132 |
| 350 | 14 | 290 | 382 | 351 | 309 | 817 | 450 | 560 | 164 |
| 400 | 16 | 310 | 432 | 398 | 346 | 923 | 535 | 580 | 193 |
| 450 | 18 | 330 | 484 | 450 | 932 | 1059 | 535 | 580 | 238 |
| 500 | 20 | 350 | 535 | 501 | 427 | 1126 | 535 | 580 | 302 |
| 600 | 24 | 390 | 636 | 602 | 509 | 1369 | 570 | 660 | 457 |
| 700 | 28 | 430 | 726 | 692 | 572 | 1492 | 750 | 550 | 810 |
| 800 | 32 | 470 | 826 | 792 | 638 | 1622 | 750 | 550 | 1093 |
| 900 | 36 | 510 | 926 | 892 | 700 | 1924 | 750 | 550 | 1410 |
| 1000 | 40 | 550 | 1028 | 992 | 765 | 2054 | 900 | 750 | 1870 |
| 1200 | 48 | 630 | 1228 | 1192 | 860 | 2259 | 1000 | 925 | 2082 |
| 1400 | 56 | 710 | 1428 | 1392 | 986 | 2610 | 1000 | 925 | 2850 |
| 1600 | 64 | 790 | 1628 | 1592 | 1106 | 2856 | 1000 | 925 | 4235 |
| 1800 | 72 | 870 | 1828 | 1792 | 1226 | 3121 | 1100 | 980 | 5346 |
| 2000 | 80 | 950 | 2028 | 1992 | 1345 | 3385 | 1100 | 980 | 7328 |
| 公稱壓力 | PN2.5 | ||||||||
| 通徑 | 外形尺寸（參考值） | 重量 | |||||||
| 毫米 | 英寸 | L | D | d | H | H1 | A | B | |
| 80 | 3 | 180 | 90 | 78 | 90 | 356 | 180 | 200 | 38 |
| 100 | 4 | 190 | 110 | 96 | 106 | 387 | 180 | 200 | 40 |
| 125 | 5 | 200 | 135 | 121 | 122 | 413 | 180 | 200 | 60 |
| 150 | 6 | 210 | 161 | 146 | 136 | 459 | 270 | 280 | 65 |
| 200 | 8 | 230 | 222 | 202 | 215 | 585 | 400 | 425 | 85 |
| 250 | 10 | 250 | 278 | 254 | 247 | 649 | 400 | 425 | 135 |
| 300 | 12 | 270 | 330 | 303 | 288 | 771 | 450 | 560 | 175 |
| 350 | 14 | 290 | 382 | 351 | 333 | 929 | 450 | 560 | 195 |
| 400 | 16 | 310 | 432 | 398 | 359 | 993 | 535 | 580 | 295 |
| 450 | 18 | 330 | 484 | 450 | 405 | 1053 | 535 | 580 | 350 |
| 500 | 20 | 350 | 535 | 501 | 444 | 1245 | 535 | 580 | 510 |
| 600 | 24 | 390 | 636 | 602 | 521 | 1750 | 570 | 660 | 625 |
| 700 | 28 | 430 | 726 | 692 | 586 | 1519 | 750 | 550 | 925 |
| 800 | 32 | 470 | 826 | 792 | 659 | 1659 | 750 | 550 | 1260 |
| 900 | 36 | 510 | 926 | 892 | 720 | 1829 | 750 | 550 | 1790 |
| 1000 | 40 | 550 | 1028 | 992 | 780 | 1949 | 900 | 750 | 1940 |
| 1200 | 48 | 630 | 1228 | 1192 | 889 | 2243 | 1000 | 925 | 2810 |
| 1400 | 56 | 710 | 1428 | 1392 | 1000 | 2462 | 1000 | 925 | 3500 |
| 公稱壓力 | PN4.0 | ||||||||
| 通徑 | 外形尺寸（參考值） | 重量 | |||||||
| 毫米 | 英寸 | L | D | d | H | H1 | A | B | |
| 80 | 3 | 180 | 90 | 78 | 108 | 430 | 180 | 200 | 39 |
| 100 | 4 | 190 | 110 | 96 | 108 | 392 | 180 | 200 | 50 |
| 125 | 5 | 200 | 135 | 120 | 120 | 414 | 180 | 200 | 75 |
| 150 | 6 | 210 | 161 | 145 | 135 | 494 | 270 | 280 | 100 |
| 200 | 8 | 230 | 222 | 200 | 202 | 578 | 400 | 425 | 135 |
| 250 | 10 | 250 | 278 | 252 | 235 | 673 | 400 | 425 | 190 |
| 300 | 12 | 270 | 330 | 301 | 280 | 793 | 450 | 560 | 240 |
| 350 | 14 | 290 | 382 | 351 | 315 | 921 | 450 | 560 | 320 |
| 400 | 16 | 310 | 432 | 398 | 355 | 1021 | 535 | 580 | 450 |
| 450 | 18 | 330 | 484 | 448 | 370 | 1143 | 535 | 580 | 500 |
| 500 | 20 | 350 | 535 | 495 | 420 | 1192 | 535 | 580 | 560 |
| 600 | 24 | 390 | 636 | 595 | 490 | 1327 | 570 | 660 | 720 |
四、手動焊接蝶閥 安裝注意事項
蝶閥結構簡單、體積小、重量輕，其組成部分也比較少，就關鍵的幾個零部件就能構成了蝶閥，開啟的時候也非常方便，只需要把開關選擇到九十度即可，蝶閥對流體的控制非常好，可以隨時增加流量或者減少流量，閥門在運輸任何流體的時候都有一定的阻力，而蝶閥的阻力主要來自于其自身，比如蝶閥體的厚度，如果想減少對流體的阻力只需要降低其厚度即可。
彈性密封則具有受溫度限制的缺陷。
蝶閥的運用范圍也比較廣，如果用來控制流量的話就需要選擇不同的類型和閥體的大小了，因為蝶閥在設計的時候本身就比較適合一些口徑比較大的閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
