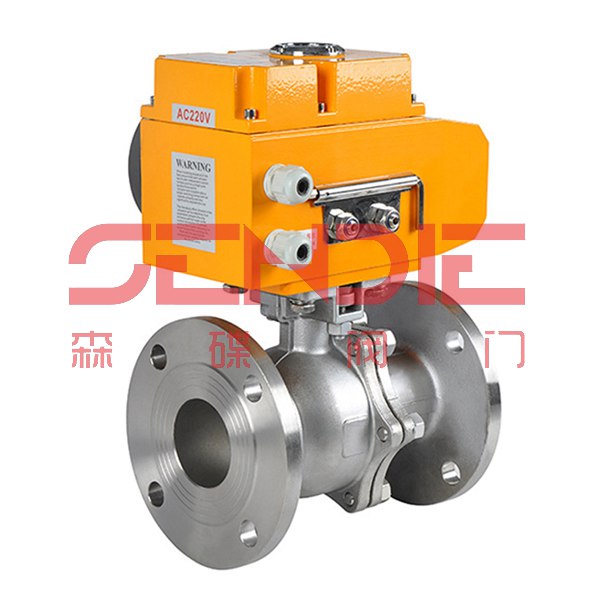

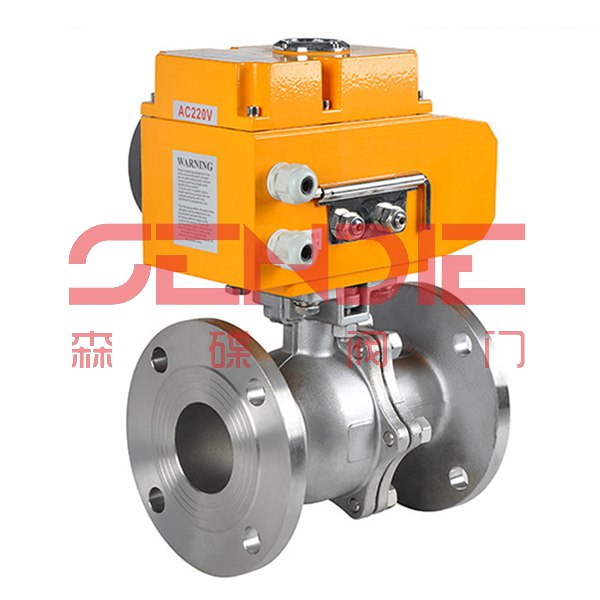

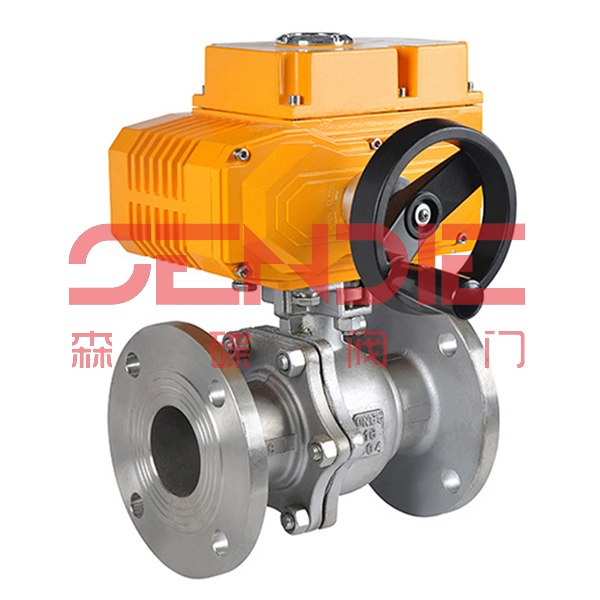

一、Q941F電動球閥 產品概述：
Q941F電動法蘭式軟密封球閥只需要通過角行程電動執行器帶動閥門旋轉90度即可全開全關，與相同規格的閘閥和截止閥相比較，球閥閥體的通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。電動軟密封是一種重要的閥類，在石油化工和長輸管線等領域有廣泛使用。它的關閉件是一個帶孔的部分球體，球體歲閥桿轉動，實現閥門的開啟或關閉。其特點如下：適用于兩位切斷、調節的場合。電動球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷或流通。密封性能優良、流通能力大、裝卸維護方便、流阻小、可靠，甚至切斷。電動軟密封球閥體積小、重量輕、推力大、功能強、伺服放大器內裝、操作簡單、可靠性強。流向可任意，可調范圍廣，能用于高壓或大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。直連方式，電動執行機構內置伺服系統，無需另外配伺服放大器，輸入輸出信號4~20mA及AC220V電源即可控制運轉。
二、Q941F電動球閥 技術參數
| 公稱通徑（DN） | 15 | 20 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 流量系數KV | 21 | 38 | 72 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 公稱壓力（Mpa） | PN1.6、2.5、4.0、6.4Mpa | ||||||||||||
| 泄露量 | 軟密封：零泄漏 | ||||||||||||
| 閥體形式 | 兩段式閥體（浮動球體） | 兩段式球體（固定球體） | |||||||||||
| 閥芯形式 | （O）型球芯閥芯 | ||||||||||||
| 密封填料 | 聚四氟乙烯（PTFE)、金屬石墨纏繞墊片 | ||||||||||||
| 連接方式 | 法蘭、焊接、螺紋 | ||||||||||||
| 流量特性 | 近似快開型 | ||||||||||||
| 可調范圍 | DN15~65 | DN80~300 | |||||||||||
| 250比1 | 350比1 | ||||||||||||
| 基本誤差 | ± 1% | ||||||||||||
| 死區 | ≤1% | ||||||||||||
| 回差 | ≤1% | ||||||||||||
| 適用溫度 | 密封面 | ||||||||||||
| PTFE≤180℃、PPL≤280℃ | |||||||||||||
| 配置執行機構 | 可配JXX、HQ、361RS、JO等系列角行程電動執行機構 | ||||||||||||
| 控制方式 | 開關到位燈（開關兩位控制）、智能調節（4~20mA模擬量信號控制） | ||||||||||||
三、Q941F電動球閥 執行器參數
| 執行器類別 | SYJXX執行器參數 | 3610R系列執行器參數 | JHQ系列執行器參數 |
| 電源電壓 | 標準：AC220V單相、可選AC110V單相、AC380/440V三相、DC24V | ||
| 輸出力矩 | 50N.M~2000N.M | 50N.M~1500N.M | 50N.M~3000N.M |
| 動作范圍 | 0~90℃、0~360℃ | 0~90℃ | 0~90℃、0~270℃可選 |
| 輸入信號 | 開關量、4~20mA模擬量 | 4~20mA模擬量信號 | 開關量、4~20mA模擬量信號 |
| 反饋信號 | 開關量、4~20mA模擬量 | 4~20mA模擬量信號 | 開關量、4~20mA模擬量信號 |
| 動作時間 | 15/30/60秒 | 10/15/30秒 | 18S~112S |
| 保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
| 環境溫度 | 零下30~+60度 | 零下30~+60度 | 零下20~+70度 |
| 手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合 |
| 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP55 | IP65、IP67定制IP68 |
| 防爆等級 | 無防爆 | Exd IIBT4 | Exd IIBT4或Exd IIBT6 |
| 位置測量 | 可選裝開關或電位計 | 比例控制單元 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
| 進線接口 | PE1/2寸進線線鎖 | 2-PF 1/2寸進線線鎖 | 2個 PF3/4寸 |
| 殼體材料 | 鋁合金 | 鋼、鋁合金 | 鋼、鋁合金、鋁青銅、聚碳酸脂 |
| 外圖層 | 干粉、環氧聚酯，具有超強防腐功能 | ||
| 采用獨特的電制動線路，定位精度高，執行機構靈敏，啟動停止迅速，運行平穩。具有抗干擾、抗浪涌電壓、防擊穿能力強 | |||
| 適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次 | |||
四、Q941F電動球閥 零件材料
| 零件名稱 | 材料名稱 | |||
| 閥體 | WCB | 304（CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氧化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯（PTFE)、增強聚四氟乙烯（PPL）對位聚酯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
五、Q941F電動球閥 性能指標
| 公稱通徑（DN） | DN15~300 | ||||
| 公稱壓力 | PN(Mpa） | 1.6 | 2.5 | 4 | 6.4 |
| 實驗壓力 | 強度試驗 | 15 | 24 | 37.5 | 48 |
| 密封試驗 | 11 | 17.6 | 27.5 | 35.2 | |
| 低壓氣密試驗 | 0.5~0.7 | ||||
| 適用介質 | 水、油、蒸汽、硝酸類（溫度≤200度）、醋酸類（≤200度） | ||||
六、Q941F電動球閥 連接尺寸
| 公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | |
| H/A | 由于閥門密封選擇及溫度不同，執行器尺寸需要實際配置，該尺寸可以咨詢 銷售員 | ||||||||||||||
| A1 | 防爆型 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 |
| 標準型 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| PN1.6Mpa法蘭連接尺寸 | |||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 24 | 26 | 28 | |
| f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| n-*d | 4*14 | 4*14 | 4*14 | 4*18 | 4*18 | 4*18 | 4*18 | 8*18 | 8*18 | 8*18 | 8*22 | 12*22 | 12*26 | 12*26 | |
| PN1.5Mpa法蘭連接尺寸 | |||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 34 | 38 | 42 | |
| f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| n-*d | 4*14 | 4*14 | 4*14 | 4*18 | 4*18 | 4*18 | 4*18 | 8*18 | 8*22 | 8*26 | 8*26 | 12*26 | 12*30 | 16*30 | |
備注：Q941F電動法蘭式球閥 產品選型
（1） 閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2） 執行器參數：電源電壓、控制方式、控制信號（4~20mA,1-5V）、作用形式（電開式、電關式）。
