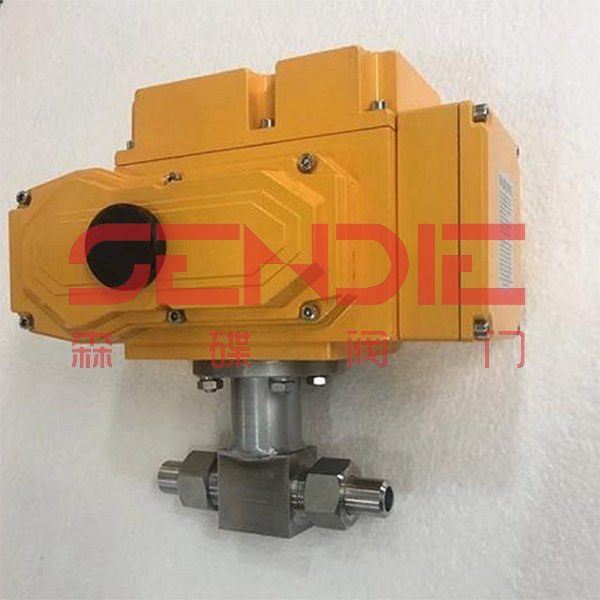

一、電動高壓焊接球閥 產品概述
電動高壓焊接球閥是由鍛鋼高壓閥體及引進型角行程電動執行器組成。電動執行器采用一體式結構，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉。電動高壓球閥主要零部件經過專業廠家鍛造，克服了鑄鋼閥門潛在的缺陷，在最大壓力工作下能夠保持其結構抗壓均勻性。適用介質：水、油、氣及腐蝕性介質和酸堿腐蝕性介質。電動高壓球閥廣泛應用于化工、石油、天然氣、冶金等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
二、電動高壓焊接球閥 主要技術參數及性能
| 公稱通徑DN（mm） | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| 允許壓差（MPa） | ≤公稱壓力 | ||||||||
| 閥體形式 | 三段式鍛造閥體 | ||||||||
| 公稱壓力 | PN16.0、25.0/32.0/42.0、MPa；ANSI150、300、600、900、1500、2500LB | ||||||||
| 連接形式 | 焊接式（對焊、承插焊） | ||||||||
| 密封填料 | 尼龍、V型聚四氟乙烯填料 | ||||||||
| 閥芯形式 | O型球體閥芯 | ||||||||
| 流量特性 | 近似快開特性 | ||||||||
| 動作范圍 | 0~90o、0~360o | ||||||||
| 泄漏量Q | 軟密封：零泄漏 | ||||||||
| 基本誤差 | ±1％ | ||||||||
| 回差 | ±1％ | ||||||||
| 死區 | ≤1％（可調） | ||||||||
| 可調范圍 | 250:1 | ||||||||
| 配置執行機構 | 可配PSQ、JHQ、UNIC、361RS、JO等系列角行程電動執行器 | ||||||||
| 控制方式 | 開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4~20mA模擬量信號控制） | ||||||||
三、電動高壓焊接球閥 主要零件材料
| 執行器類別 | 引進型JO系列執行器參數 | 引進型JHQ系列執行器參數 |
| 電源電壓 | 標準：220VAC單相 可選：110VAC單相、380/440VAC三相、24V/110V/220VAC | |
| 輸出力矩 | 50N.M~2000N.M | 50N.M~3000N.M |
| 動作范圍 | 0~90o 0~360o | 0~90o、0~270o可選 |
| 動作時間 | 15秒/30秒/60秒 | 18S~112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | 零下30o~60o | 零下20o~+70o |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdII BT4，ExdII CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比列控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2''進線線鎖 | 2個PF3/4'' |
| 殼體材質 | 鋁合金 | 鋼、鋁合金、鋁青銅、聚碳酸脂 |
| 外涂層 | 干粉、環氧聚酯、具有超強防腐功能 | |
四、電動高壓焊接球閥 主要零件材料
| 零件名稱 | 零件材料 | ||
| 閥體 | 304 | 316 | 316L |
| 球體 | 304 | 316 | 316L |
| 閥桿 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE、碳素纖維+PTFE、對位聚苯、高壓尼龍密封 | ||
| 填料 | V型PTFE、增強四氟 | ||
五、電動高壓焊接球閥 主要性能指標
| 公稱通徑DN（mm） | DN15~300 | |||||
| 公稱壓力 | PN(MPa） | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
| 試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
| 密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
| 低壓氣密試驗 | 0.5~0.7 | |||||
| 適用介質 | 水、油、蒸汽、硝酸類（溫度≤200℃）、醋酸類（溫度≤200℃） | |||||
備注：電動高壓焊接球閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。
