產品展示
客戶詢價單直接撥打021-57568689至營銷部，或者發送至企業郵箱，也可通過右側咨詢客服。具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
? 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
? 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
? 公司地址：上海市奉賢區青村鎮青港工業園
? 銷售電話：021-57568689
? 企業郵箱：sindeel@163.com
? 企業網址：http：//nlfreedommovement.com/
產品詳情

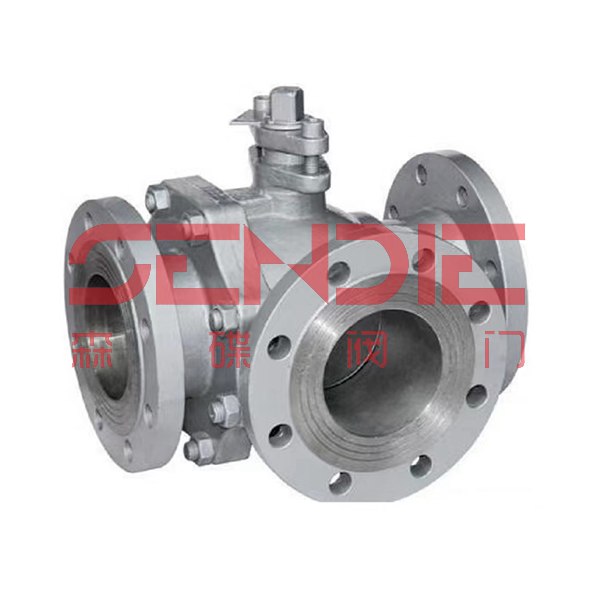

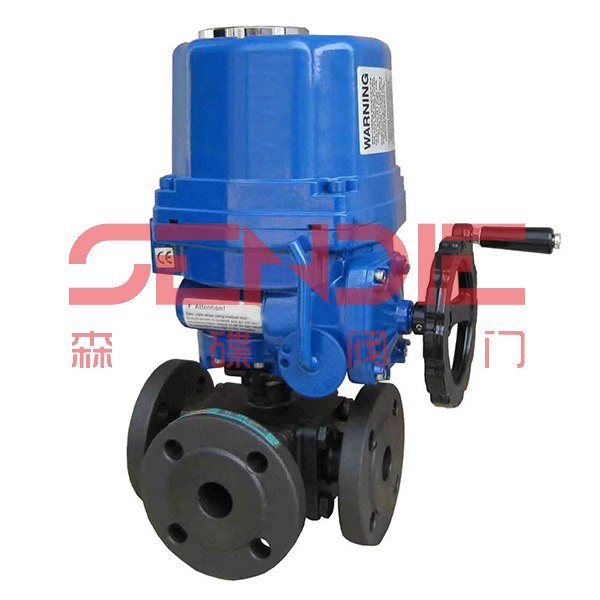

一、電動三通球閥 產品概述
電動三通球閥是由角行程系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，電動三通球閥具有開關嚴密，結構緊湊、重量輕、維修方便等優點。電動三通調節型球閥廣泛應用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。兩閥座密封電動三通球閥具有結構緊湊、外形美觀、密封性能好。電動三通球閥能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理。電動三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，現場也可關閉任一通道使另外兩個管道連通，靈活控制管路中介質的合流或分流。
二、電動三通球閥 技術參數和性能
| 公稱通徑（DN) | 15 | 20 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 允許壓差（Mpa） | ≤公稱壓力 | ||||||||||
| 動作范圍 | 0~90度 | ||||||||||
| 閥體形式 | 二段分體鑄造閥體 | ||||||||||
| 閥蓋形式 | 整體式 | ||||||||||
| 壓蓋形式 | 螺栓壓緊式 | ||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | ||||||||||
| 連接方式 | 法蘭式、螺紋式（適用于1/2~2寸） | ||||||||||
| 閥芯形式 | 三通球形閥芯 | ||||||||||
| 流量特性 | 近似快開特性 | ||||||||||
| 泄露量O | 軟密封：零泄漏：金屬密封：按GB/T4213-92，小于額定KV0.01% | ||||||||||
| 基本誤差 | ±1% | ||||||||||
| 回差 | ±1% | ||||||||||
| 死區 | ≤1% | ||||||||||
| 執行器型號 | SYJXX、3810R、DZW、JHQ、PSQ執行機構 | ||||||||||
| 控制方式 | 開關到位（開關兩位控制）、無源觸點、1/5電位計、智能調節（4~20mA模擬量調節） | ||||||||||
三、電動三通球閥 執行器參數
| 執行器類別 | SYJXX執行器參數 | 3610R系列執行器參數 | JHQ系列執行器參數 |
| 電源電壓 | 標準：AC220V單相、可選AC110V單相、AC380/440V三相、DC24V | ||
| 輸出力矩 | 50N.M~2000N.M | 50N.M~1500N.M | 50N.M~3000N.M |
| 動作范圍 | 0~90℃、0~360℃ | 0~90℃ | 0~90℃、0~270℃可選 |
| 輸入信號 | 開關量、4~20mA模擬量 | 4~20mA模擬量信號 | 開關量、4~20mA模擬量信號 |
| 反饋信號 | 開關量、4~20mA模擬量 | 4~20mA模擬量信號 | 開關量、4~20mA模擬量信號 |
| 動作時間 | 15/30/60秒 | 10/15/30秒 | 18S~112S |
| 保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
| 環境溫度 | 零下30~+60度 | 零下30~+60度 | 零下20~+70度 |
| 手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合 |
| 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP55 | IP65、IP67定制IP68 |
| 防爆等級 | 無防爆 | Exd IIBT4 | Exd IIBT4或Exd IIBT6 |
| 位置測量 | 可選裝開關或電位計 | 比例控制單元 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
| 進線接口 | PE1/2寸進線線鎖 | 2-PF 1/2寸進線線鎖 | 2個 PF3/4寸 |
| 殼體材料 | 鋁合金 | 鋼、鋁合金 | 鋼、鋁合金、鋁青銅、聚碳酸脂 |
| 外圖層 | 干粉、環氧聚酯，具有超強防腐功能 | ||
| 采用獨特的電制動線路，定位精度高，執行機構靈敏，啟動停止迅速，運行平穩。具有抗干擾、抗浪涌電壓、防擊穿能力強 | |||
| 適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次 | |||
四、電動三通球閥 零件材料
| 零件名稱 | 材料名稱 | |||
| 閥體 | WCB | 304（CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氧化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯（PTFE)、增強聚四氟乙烯（PPL）對位聚酯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
五、電動三通球閥 連接尺寸
| 公稱通徑（DN） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
| L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| H、A | 由于閥門密封選擇及溫度不同，執行器尺寸請咨詢本公司銷售人員（參照實際執行器尺寸） | |||||||||||
| PN1.6Mpa法蘭連接尺寸 | ||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 |
| B | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 24 |
| F | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| N@d | 4*14 | 4*14 | 4*14 | 4*18 | 4*18 | 4*18 | 8*18 | 8*18 | 8*18 | 12*22 | 12*26 | 12*26 |
| PN2.5Mpa | ||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 |
| B | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 26 | 28 | 34 | 38 |
| F | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
*球閥壓力標準范圍：PN1.6、2.5、4.0、6.4、10.0Mpa超過4.0Mpa以上法蘭尺寸請咨詢銷售員。
以上法蘭尺寸根據國標（GB/T9113-2000標準）設計，也可根據客戶要求定制其它標準。
備注：電動三通球閥 產品選型
（1） 閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2） 執行器參數：電源電壓、控制方式、控制信號（4-20mA，1-5V）、作用方式（電開式、電關式）。
